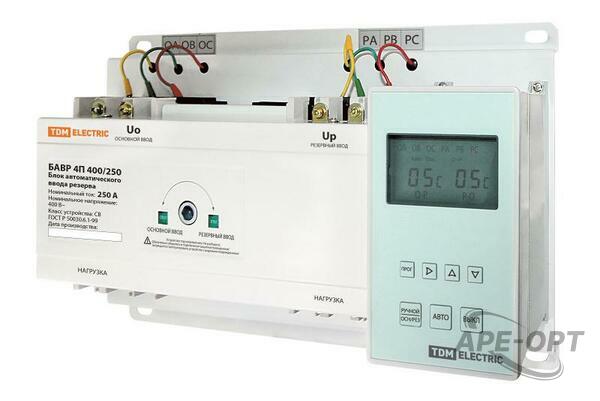

Блок автоматического ввода резерва БАВР 4П 400/250А | SQ0743-0016 | TDM
130 076 ₽
Применение:Жилые помещения (дома, квартиры и т.д.).Щитовое производство. Комплектация щитов АВР (арт.SQ0743-0101, SQ0743-0102).Восстановление работоспособности БАВРа при выходе дисплея из строя.Инфраструктурные объекты (больницы, школы и т.д.).Промышленные, коммерческие и бытовые объекты недвижимости…
- Характеристики:
- Обновлён — 9 час. назад
- Артикул — SQ0743-0016
- Бренд — TDM ELECTRIC
- Всё характеристики
- На 1 складах:
- Остатки у производителя — 14 шт.
Поделиться:
Товар Блок автоматического ввода резерва БАВР 4П 400/250А | SQ0743-0016 | TDM от производителя TDM ELECTRIC.
Применение:Жилые помещения (дома, квартиры и т.д.).Щитовое производство. Комплектация щитов АВР (арт.SQ0743-0101, SQ0743-0102).Восстановление работоспособности БАВРа при выходе дисплея из строя.Инфраструктурные объекты (больницы, школы и т.д.).Промышленные, коммерческие и бытовые объекты недвижимости Преимущества:Длина кабеля 190 мм. (SQ0743-0101)Использование многожильного провода обладающего высокой эластичностью и гибкостью, позволяет обеспечить надежную коммутацию проводников в колодке.Использование в БАВР автоматических выключателей позволяет не только переключать ввода, но и обеспечивать защиту линий от перегрузок и токов КЗ;Электронный контроллер БАВРа позволяет точно задавать параметры верхнего и нижнего порога напряжения, что позволяет предотвратить выход из строя дорогостоящих устройств;Три режима работы;Сухой контакт для запуска генератора;Возможность подключения пожарной сигнализации (вход 24В DC);Возможность калибровки показаний контроллера;Коммутационная колодка имеет цилиндрические направляющие для надежной фиксации кабеля в устройстве.Назначение:Блоки автоматического ввода резерва серии БАВР относятся к коммутационной аппаратуре автоматического переключения предназначенной для аварийных силовых систем с отключением подачи питания к нагрузке во время переключения. БАВР относятся к классу аппаратуры СВ и оснащены максимальными расцепителями тока, главные контакты которых способны включать, проводить и отключать токи короткого замыкания.Для коммутации блока контроллера ВБК, вынесенного на дверцу электрического шкафа с БАВРом (арт.SQ0743-0101, SQ0743-0102). Упаковка:Руководство по эксплуатации. ПаспортБАВР 3П 63/63А, 125/63А по 4 шт.БАВР 3П 160/160А, 250/250А, 250/100А, 250/125А, 250/160А, 250/200А по 2 шт.БАВР 3П 400/400А, 500/500А, 630/630А, 800/800А, 400/250А, 400/315А, 630/400А, 630/500А по 1 шт. БАВР 4П 125/63А по 4 шт.БАВР 4П 400/250А по 1 шт. Конструкция:Представляет собой аппарат автономного действия (с возможностью ручного управления), состоящий из 2-х коммутационных аппаратов (силовых автоматических выключателей), управляющего контроллера переключения и моторного привода для взвода/отключения автоматических выключателей и переключения цепи нагрузки от одного источника питания к другому.
Применение:Жилые помещения (дома, квартиры и т.д.).Щитовое производство. Комплектация щитов АВР (арт.SQ0743-0101, SQ0743-0102).Восстановление работоспособности БАВРа при выходе дисплея из строя.Инфраструктурные объекты (больницы, школы и т.д.).Промышленные, коммерческие и бытовые объекты недвижимости Преимущества:Длина кабеля 190 мм. (SQ0743-0101)Использование многожильного провода обладающего высокой эластичностью и гибкостью, позволяет обеспечить надежную коммутацию проводников в колодке.Использование в БАВР автоматических выключателей позволяет не только переключать ввода, но и обеспечивать защиту линий от перегрузок и токов КЗ;Электронный контроллер БАВРа позволяет точно задавать параметры верхнего и нижнего порога напряжения, что позволяет предотвратить выход из строя дорогостоящих устройств;Три режима работы;Сухой контакт для запуска генератора;Возможность подключения пожарной сигнализации (вход 24В DC);Возможность калибровки показаний контроллера;Коммутационная колодка имеет цилиндрические направляющие для надежной фиксации кабеля в устройстве.Назначение:Блоки автоматического ввода резерва серии БАВР относятся к коммутационной аппаратуре автоматического переключения предназначенной для аварийных силовых систем с отключением подачи питания к нагрузке во время переключения. БАВР относятся к классу аппаратуры СВ и оснащены максимальными расцепителями тока, главные контакты которых способны включать, проводить и отключать токи короткого замыкания.Для коммутации блока контроллера ВБК, вынесенного на дверцу электрического шкафа с БАВРом (арт.SQ0743-0101, SQ0743-0102). Упаковка:Руководство по эксплуатации. ПаспортБАВР 3П 63/63А, 125/63А по 4 шт.БАВР 3П 160/160А, 250/250А, 250/100А, 250/125А, 250/160А, 250/200А по 2 шт.БАВР 3П 400/400А, 500/500А, 630/630А, 800/800А, 400/250А, 400/315А, 630/400А, 630/500А по 1 шт. БАВР 4П 125/63А по 4 шт.БАВР 4П 400/250А по 1 шт. Конструкция:Представляет собой аппарат автономного действия (с возможностью ручного управления), состоящий из 2-х коммутационных аппаратов (силовых автоматических выключателей), управляющего контроллера переключения и моторного привода для взвода/отключения автоматических выключателей и переключения цепи нагрузки от одного источника питания к другому.
| Ширина, mm | 0.01 |
| Длина, mm | 0.01 |
| Глубина, mm | 0.01 |
| Номин. напряжение изоляции Ui, V | 800 |
| Номин. продолжительный ток Iu, A | 250 |
| Количество полюсов | 4 |
| Тип подключения силовой электрич. цепи | Болтовое соединение |
| Конструкция прибора | Комплектное устройство в корпусе |
| Тип элемента управления | Прочее |
| Номин. раб. напряжение, V | 220...400 |
| Количество вспомогат. нормально замкнутых (НЗ) контактов | 0.01 |
| Моторный привод встроенный | Да |
| Моторный привод опционально | Да |
| Количество вспомогат. нормально разомкнутых (НО) контактов | 0.01 |
| Степень защиты (NEMA) | 1 |
| Тип изделия/компонента | RV001341 |
| Степень защиты (IP), передняя сторона | IP30 |
| Номин. коммутируем. мощность при AC-3, 400 В, kW | 95 |
| Количество вспомогат. переключающих контактов | 0.01 |
| Макс. допустимое раб. напряжение Ue AC, V | 400 |
| Напряжение дополнит. расцепителя | Нет |
| С блокировкой/запираемый (-ая) | Да |
| Цвет управляющего элемента | Прочее |
| Подходит для промежуточного монтажа | Нет |
| Подходит для напольного монтажа | Нет |
| Подходит для фронтал. монтажа в центре | Да |
| Реверсивный переключатель | Да |
| Пригоден в качестве предохранительного выключателя | Да |
| Пригоден в качестве устройства аварийной остановки | Да |
| Номин. кратковременно выдерживаемый ток Icw, kA | 250 |
| Пригоден в качестве главного выключателя | Да |
| Условный номин. ток короткого замыкания Iq, kA | 50 |
| Пригоден в качестве сервисного выключателя | Нет |
| Номин. мощность в рабочем режиме при AC-23, 400 В, kW | 95 |
| Подходит для установки в распределит. щит | Да |
| Количество выключателей/переключателей | 4 |
| Подходит для фронтал. монтажа через 4 отверстия | Да |
| Ширина корпуса, mm | 565 |
| С защитой от ошибочных действий | Нет |
| Компактная версия выключателя-разъединителя | Нет |
| Высота корпуса, mm | 330 |
| Подходит для монтажа на передней стенке, 4 отверстия | Нет |
| Номинальная мощность в рабочем режиме при AC-3, 400 В, kW | 95 |
| Глубина корпуса, mm | 200 |
| С осью-переходником | Да |
| Подходит для монтажа на шину | Нет |
| Ширина в поперечном сечении, mm | 0.01 |
| Коммутируемая мощность при 400 В, kW | 95 |
| Номин. постоянный ток при AC-21, 400 В, A | 0.01 |
| Номин. постоянный ток при AC-23, 400 В, A | 0.01 |
| Время на размыкание контактов основной сети, ms | 3600...4000 |
| Время на замыкание контактов резерва, ms | 3600...4000 |
| Номин. вход. напряжение, V | 400 |
| Номинальный входной ток от внешней стационарной сети, A | 250 |
